XZG1600-90 نظام ضغط مرشح غشائي مع قادوس وحزام ناقل

إن نظام ضغط الترشيح بغشاء XZG1600-90 عبارة عن خط إنتاج متكامل لفصل السوائل الصلبة. إنها تتكون من مكبس الترشيح بغشاء XZG1600، قادوس التفريغ، وحزام النقل. يتم تركيب قادوس التفريغ مباشرة تحت مكبس الترشيح. يقوم بتجميع كعكة الترشيح التي تسقط تلقائيا عند فتح اللوحات. إنه يركز على المادة ويحمي الكعكة المتساقطة. وهذا يمنع تناثر المواد وتوليد الغبار وانتشارها خارج المسار. كما يحد القادوس من تدفق المواد ويسويه. إنه يضمن سقوط الكعكة بالتساوي على الحزام الناقل. وهذا يتجنب التحميل الزائد أو انسداد الناقل من التفريغ الثقيل المفاجئ. تم تصميم القادوس خصيصًا ليتناسب مع أبعاد مكبس الترشيح. إنه عنصر النقل الرئيسي بين الصحافة والناقل.

القادوس لديه أداء ختم جيد. إنه يحتوي على الغبار بشكل فعال ويمنعه من التسرب إلى ورشة العمل. وهذا يحسن بيئة العمل. كما أنه يقلل من فقدان المواد ويحافظ على نظافة منطقة العمل. يتم وضع الحزام الناقل مباشرة تحت قادوس التفريغ. بعد تسوية الكعكة بواسطة القادوس، فإنها تهبط بسلاسة على سطح الحزام الناقل. يقوم المحرك بتشغيل البكرات التي تحرك الحزام. يتم نقل كعكة الترشيح المجففة إلى منطقة التخزين، أو نقطة التحميل، أو خطوة المعالجة التالية. يوفر الناقل النقل المستمر للكعك لمسافات طويلة.

إن مكبس الفلترة الغشائية XZG1600 مع القادوس وناقل الحزام عبارة عن نظام متكامل أوتوماتيكي بالكامل. تدفق العملية على النحو التالي. أولاً، تقوم ماكينة فلترة الغشاء XZG1600 بنزع الماء من الحمأة. ثانيًا، يقوم قادوس التفريغ بتجميع وتخزين الكعكة. ثالثًا، يقوم الحزام الناقل بنقل الكعكة بعيدًا بشكل مستمر. تتم العملية برمتها تلقائيا دون تدخل المشغل. يتم استخدام هذا النظام الكامل على نطاق واسع في غسل الرمال، ومخلفات المناجم، والحمأة الكيميائية، ومعالجة مياه الصرف الصحي، وملاط السيراميك، وفصل السوائل الصلبة الغذائية والصيدلانية. تخطيط المعدات مدمج والاتصال بين المكونات مصمم بشكل جيد. يحقق النظام أتمتة كاملة لنزح المياه بالترشيح، وجمع الكعك، وتغذية المواد الخاضعة للتحكم، والنقل المستمر. وهذا يلغي التعامل اليدوي مع الكعكة وعمالة النقل. تم تحسين كفاءة الإنتاج بشكل كبير وتقليل تكاليف العمالة.

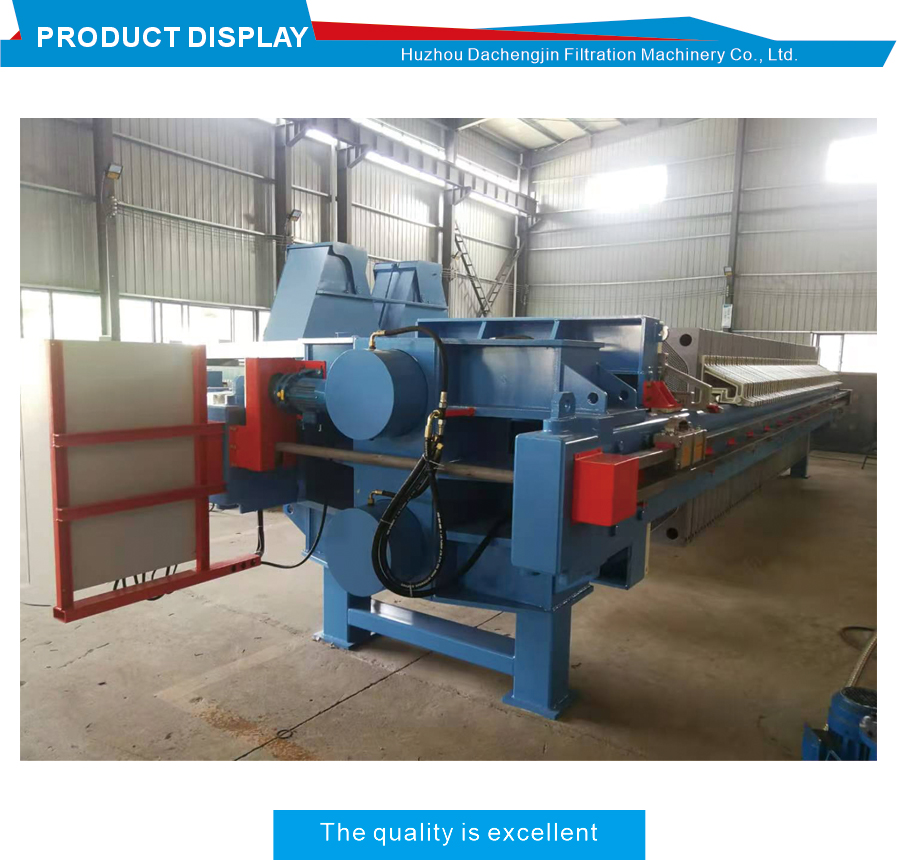

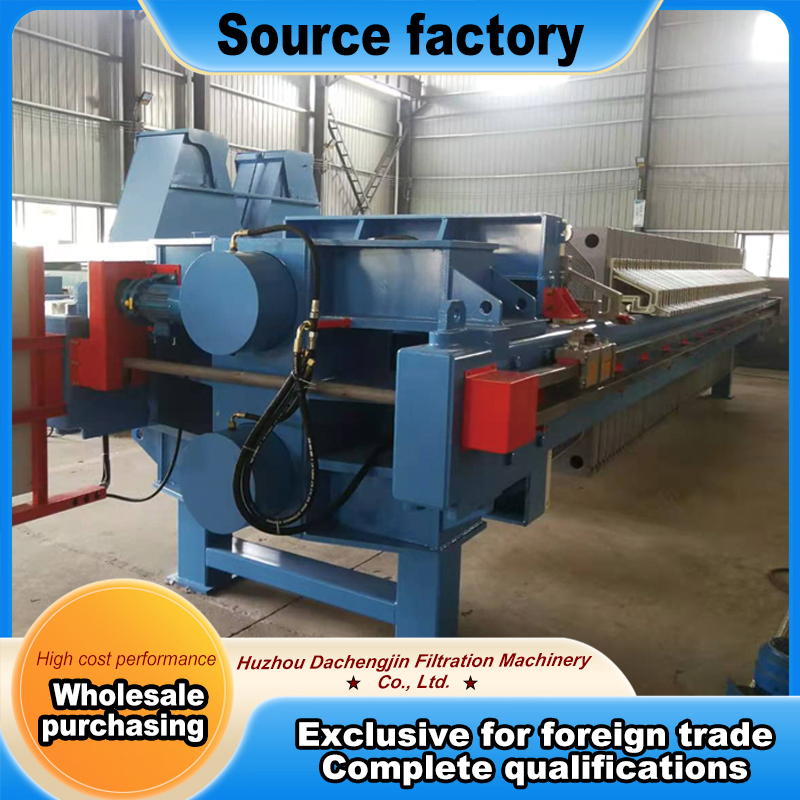

إن XZG1600-90 عبارة عن مكبس مرشح كبير لغرفة الحجاب الحاجز أوتوماتيكي بالكامل. إنها تتميز بسحب الصفائح أوتوماتيكياً، ناقل تحت الحزام، وهيكل ضغط بغشاء عالي الضغط. تقع منطقة ترشيح اللوحة في القسم العلوي. تشكل ألواح الترشيح وأقمشة الترشيح البيضاء غرف الترشيح التي تعتبر جوهر فصل السائل الصلب. يدمج رأس الماكينة أسطوانة التثبيت الهيدروليكية، ومشعب التغذية، وخطوط ضغط الهواء والماء، وأنابيب تجميع الترشيح. الكتل الحمراء هي توقفات حدود الأمان. إنهم يعملون مع عربة سحب الألواح الأوتوماتيكية التي تفتح كل لوحة للتفريغ. يحتوي القسم الأوسط على منصة تشغيل وصيانة مع درابزين من الفولاذ المقاوم للصدأ وسلالم وصول. يتيح ذلك للموظفين فحص الملابس وتغيير اللوحات وصيانة الصمامات والأنابيب. يحتوي القسم العلوي على صمامات تغذية ومقاييس ضغط وصمامات تبديل هوائية. يستقبل الناقل الموجود أسفل الحزام الكعكة التي تسقط بفعل الجاذبية عند فتح الصفائح. يتم نقل الكعكة تلقائيًا بعيدًا دون التعامل اليدوي.

يعمل النظام الكامل من خلال تسلسل واضح. أولاً، تقوم الأسطوانة الهيدروليكية بتثبيت جميع اللوحات لتكوين غرف محكمة الغلق. ثانيًا، تقوم مضخة الحمأة بتغذية المواد في كل غرفة تحت الضغط. يمر الترشيح عبر القماش ويصرف عبر الأنابيب. ثالثًا، تدخل الوسائط ذات الضغط العالي إلى الحجاب الحاجز للضغط الثانوي. يؤدي هذا إلى إزالة الماء الشعري من الحمأة ويقلل محتوى الرطوبة بشكل كبير. رابعا، بعد اكتمال الضغط، يقوم نظام سحب اللوحة الأوتوماتيكي بفتح كل لوحة واحدة تلو الأخرى. تقع الكعكة على الحزام الناقل للنقل الآلي. خامسًا، يقوم نظام غسيل الملابس الأوتوماتيكي الاختياري بتنظيف الملابس لمنع الانسداد وتمكين التدوير المستمر. يتم استخدام مكبس الترشيح الغشائي الأوتوماتيكي الكبير هذا في محطات مياه الصرف الصحي البلدية الكبيرة، والتكديس الجاف لمخلفات المناجم، وملاط غسيل الرمل، والملاط الكيميائي، ونزح مياه الحمأة الصناعية. ضغط الحجاب الحاجز يعطي رطوبة منخفضة للكعك ويقلل حجم الحمأة بشكل قوي. تتطلب عملية سحب اللوحة الأوتوماتيكية والناقل الموجود أسفل الحزام الحد الأدنى من اهتمام المشغل. توفر منطقة الترشيح الكبيرة قدرة دفعة واحدة عالية لإنتاج حمولة عالية مستمرة. يشتمل النظام على معدات دعم كاملة للتغذية والهواء المضغوط والهيدروليكي في حزمة متكاملة. باعتباره مكبس ترشيح قابل للتخصيص، يمكن تكييف هذا النظام ليناسب ظروف الموقع المحددة. يستفيد الترشيح الصناعي من قدرته العالية والأتمتة الكاملة. باعتبارها معدات ضغط، فإنها توفر أداءً موثوقًا لعمليات نزح المياه المستمرة واسعة النطاق.
